Scheda tecnica

SERRAMENTI LEGNO – Alzante Over 68 Panorama

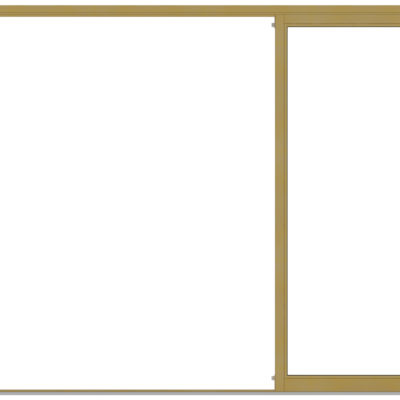

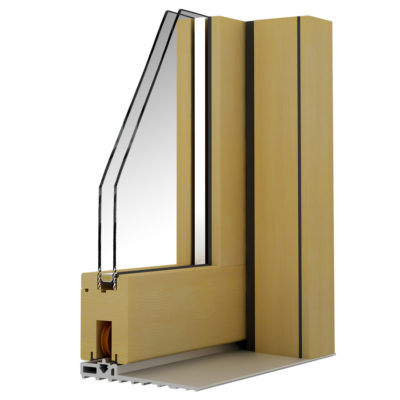

Alzante scorrevole tipo PANORAMA caratterizzato da una parte fissa tutta vetro; il vetro è vincolato alla soglia nella parte inferiore con profilo fermavetro munito di guarnizione ed incassato direttamente al telaio negli altri tre lati.
Realizzato in legno lamellare costituito da almeno 3 tavole di legno, sia per profilo telaio fisso che anta mobile, incollate con collante in classe D4 secondo la specifica prevista dalla norma EN 204. Le tavole costituenti il profilo lamellare potranno essere a lista intera o giuntate con sistema finger-joint.

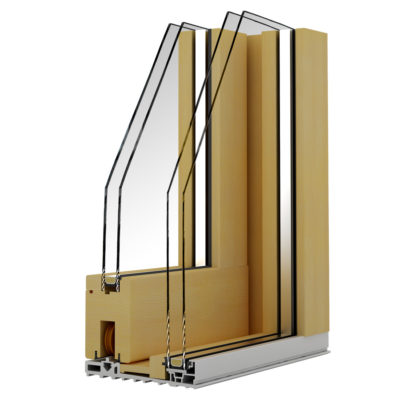

Il nodo centrale del sistema Panorama è realizzato con profili in legno inseriti in profili in alluminio, con guarnizioni integrata tipo Uni-V che garantisce ampie tolleranze di deformazioni naturali del legno; profilo di chiusura superiore in corrispondenza del traverso superiore dell’anta scorrevole.

DIMENSIONI
Telaio fisso mm 164 x 45
Anta mobile mm 74 x 68 su tre lati
parte inferiore mm 100 x 68

GUARNIZIONE DRENAGGIO SOGLIA
Guarnizione esterna verticale ed inferiore a profilo chiuso in EPDM, guarnizione interna verticali ed inferiori in EPDM, la guarnizione superiore in PVC con aletta e guarnizione verticale del nodo centrale in elaprene con aletta.
Soglia termica tipo “Climatech” in vetroresina pultrusa (h=25mm).

APPARECCHI DI MANOVRA
La ferramenta utilizzata consiste in una guida superioresoglia in vetroresinacarrelli a due ruote rotanti su cuscinetti a sfere con portata standard di Kg 300 per anta e possibilità di montare carrelli extra robusti per portata fino a 400 Kg per anta.
La movimentazione delle ante avviene tramite l’azione di un sistema a leva che mediante tiranti e leveraggi, permette l’agevole sollevamento e scorrimento
le ante alza e scorri sono bloccate in più punti con particolari agganci operanti nelle fasi di accostamento chiusura e abbassamento.

VETROCAMERA TERMICO
Vetrocamera base doppio a mono camera del tipo basso emissivo + gas argon e canalina in alluminio o a richiesta “warm edge” (a bordo caldo);
lastre interne e/o esterne temperate o stratificate, secondo i requisiti minimi stabiliti dalla norma UNI 7697:2015
è possibile inserire vetrocamera triplo a doppia camera con spessori non superiori a 34mm.

PROTEZIONE DEL LEGNO
Trattamento superficiale del legno con prodotti a base di resine acriliche in emulsione acquosa
il ciclo applicato varia da tre a sei mani a seconda della finitura e della durabilità richiesta.

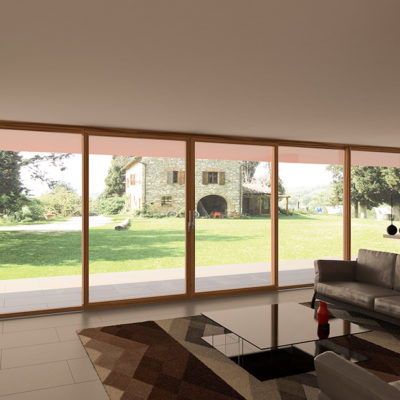

FOTO
